Kāpēc gaisa apstrādes iekārtu korpuss ir ļoti svarīgs veselīgam iekštelpu mikroklimatam?
Kāpēc gaisa apstrādes iekārtu korpuss ir ļoti svarīgs veselīgam iekštelpu mikroklimatam?
Lai nodrošinātu labu iekštelpu mikroklimatu ar zemām ekspluatācijas izmaksām, ventilācijas sistēma ir pareizi jāprojektē un jāuzstāda, samazinot enerģijas zudumus līdz minimumam un saglabājot gaisa kvalitāti. Tas nozīmē, ka sistēmai jābūt hermētiskai, labi izolētai un viegli tīrāmai. Tas attiecas uz visu gaisa vadu sistēmu, ieskaitot ventilācijas iekārtu. Mūsu eksperts – tehniskais produktu vadītājs Anderss Jakobsons (Anders Jakobsson) sniegs sīkāku izklāstu.
Attiecībā uz gaisa vadu sistēmu pastāv standarti, kuros aprakstīts, kā jāizolē gaisa vadi, kādi ir maksimāli pieļaujamie noplūdes rādītāji un kādas ir prasības attiecībā uz piekļuvi tīrīšanai. Bet kā ir ar gaisa apstrādes iekārtas (AHU) korpusu?
Gaisa apstrādes iekārtas korpusam ir svarīga loma. Tajā atrodas iekārtas galvenās sastāvdaļas, un tam jānodrošina laba siltumizolācija un minimālas noplūdes. Vienlaikus tam jānodrošina viegla piekļuve ventilatoriem, filtriem un siltummaiņiem apkopes veikšanai.
Ja korpuss ir nekvalitatīvs, pastāv risks, ka tas negatīvi ietekmēs energoefektivitāti un gaisa kvalitāti. Tāpēc labi funkcionējoša korpusa izstrādē un testēšanā ir ieguldīts ievērojams darbs.
Gaisa apstrādes iekārtu klasifikācija
Gaisa apstrādes iekārtas korpusa kvalitāti raksturo virkne rādītāju, ar ko novērtē siltuma un gaisa noplūdes parametrus. Šie rādītāji ir definēti atjauninātajā starptautiskajā standartā EN 1886:2025, kurā ir noteikta arī to mērīšanas metodika.

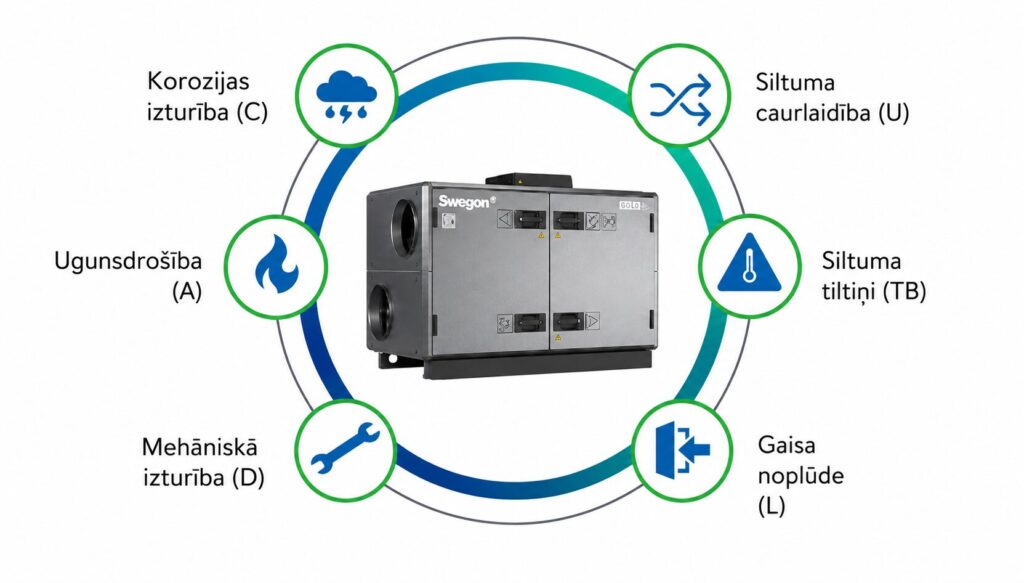

Klasifikācijā ietverti šādi parametri: mehāniskā izturība, gaisa noplūde, noplūde caur filtra apvedceļu (bypass), siltuma caurlaidība, siltuma tiltiņi un skaņas izolācija.
Mehāniskā izturība
Korpusa mehāniskā izturība tiek definēta kā korpusa ārējās virsmas relatīvā deformācija, mērot pie 1000 Pa pozitīva un negatīva spiediena iekārtā. Lai nodrošinātu D1 klasi, deformācijai jābūt mazākai par 4 mm/m. Deformācija līdz 10 mm/m atbilst D2 klasei, bet vairāk nekā 10 mm/m — D3 klasei. Mērīšanas procedūra ietver arī testēšanu pie maksimālā deklarētā spiediena, lai pārliecinātos, ka neveidojas paliekošas deformācijas.
Gaisa noplūde

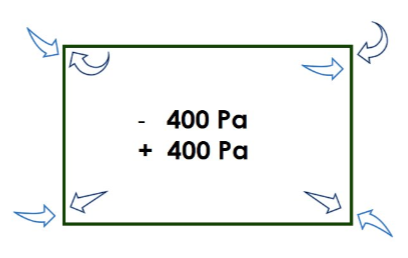

Gaisa noplūde no AHU korpusa ietekmē tā energoefektivitāti, funkcionalitāti un higiēnas apstākļus. Korpusa gaisa noplūdei ir trīs klasifikācijas līmeņi: L1, L2 un L3, kur L1 nozīmē minimālu noplūdi. Vispārīgi runājot, L3 ir piemērota lietojumiem ar zemu vai vidēju filtrācijas līmeni, L2 – vidējai līdz augstai filtrācijai, savukārt L1 – ļoti augstai vai HEPA klases filtrācijai. L2 ir vispiemērotākā klase vairumam komforta nodrošināšanas sistēmu.
Filtra apvedceļš (bypass)
Lai nodrošinātu efektīvu gaisa filtrēšanu, būtiska nozīme ir filtra noplūdes klasifikācijai. Noplūde pie filtra rāmja, caur korpusu, kā arī starp filtru un ventilatoru ietekmē pieplūstošā gaisa kvalitāti, tāpēc ir svarīgi, lai filtri tiktu uzstādīti rāmjos ar zemu noplūdes līmeni. Noplūdes līmenim jāatbilst paredzētajai filtra klasei. Filtra rāmis tiek klasificēts pēc noplūdes plūsmas, kas izteikta procentos no nominālās gaisa plūsmas. Lai filtrs tiktu klasificēts kā F9, noplūdes plūsmai jābūt mazākai par 0,54%. Salīdzinājumam – F7 klases filtram noplūde var sasniegt līdz 2% no nominālās plūsmas.
Ja filtra apvedceļa noplūde ir pārāk liela, filtrēšana zaudē efektivitāti, jo piesārņotais gaiss var apiet filtru. Filtriem, kas atrodas gaisa apstrādes iekārtas (AHU) sekcijā ar negatīvu spiedienu (t. i., pirms ventilatora plūsmas virzienā), ir būtiski nodrošināt arī pietiekami zemu korpusa noplūdi. Pretējā gadījumā piesārņotais gaiss var iekļūt caur korpusu aiz filtra, kur gaisam jau vajadzētu būt tīram. Tādējādi gan ārējai noplūdei, gan iekšējai filtra apvedceļa noplūdei jābūt pietiekami mazai, lai nodrošinātu nepieciešamo filtra klasi.
Siltuma caurlaidība

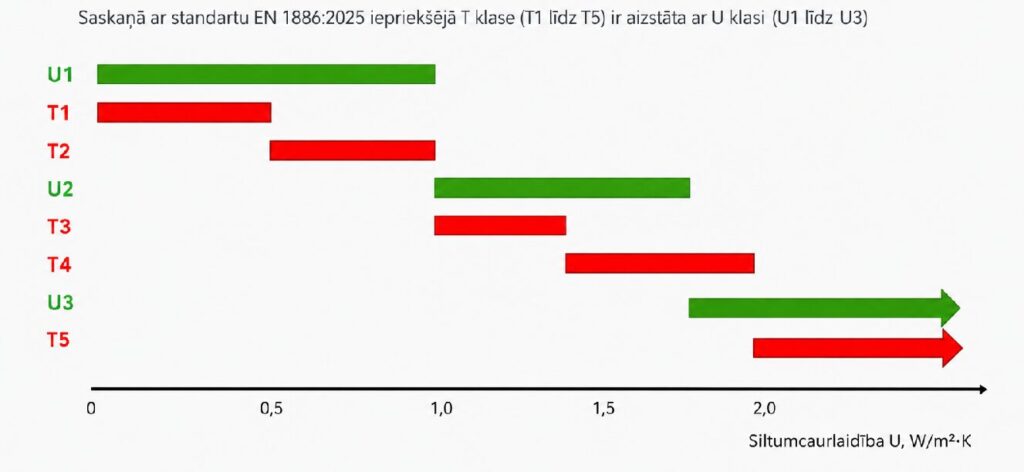

Siltuma caurlaidība (zināma arī kā U vērtība) raksturo siltumenerģijas zudumus caur iekārtas apvalku. To mēra vienībās W/(m²·K), un tās noteikšanai nepieciešams nodrošināt stabili uzturētu temperatūras starpību starp iekārtas apvalka iekšpusi un ārpusi. Standarta EN 1886:2025 jaunākajā redakcijā iekārtas apvalka klasifikācija pēc siltuma caurlaidības tika mainīta no iepriekšējās T klases uz U klasi, kā parādīts zemāk esošajā grafikā.
U KLASE PRET T KLASI
Gaisa apstrādes iekārtām ir noteiktas trīs klases: no U1 līdz U3, kur U1 nodrošina vismazākos zudumus – līdz 1 W/(m²·K). Gaisa apstrādes iekārtām piemīt tādas pašas temperatūras starpības kā ēkas norobežojošajām konstrukcijām, lai gan to virsmas laukums ir daudz mazāks. U1 klasifikācija nozīmē izolāciju, kas pielīdzināma labas kvalitātes ārdurvju izolācijai. U3 norāda, ka iekārtas enerģijas zudumi pārsniedz 1,8 W/(m²·K) bez noteikta augšējā limita, un praksē tāda netiek sertificēta.
Siltuma tiltiņi
Siltuma tiltiņi rada siltuma zudumus, taču galvenā problēma ir kondensācija. Kondensāta veidošanās ir jānovērš, jo tā var izraisīt koroziju un higiēnas problēmas. Aukstā klimatā tā var izraisīt pat ledus veidošanos uz apvalka.
Ir noteiktas četras klases – no TB1 līdz TB4, kur TB1 ir augstākais klasifikācijas līmenis, bet TB4 – zemākais. Šajā testā tiek mērīta temperatūra korpusa virsmas kritiskajās vietās, kā arī gaisa temperatūra korpusa iekšpusē un ārpusē. Tiek aprēķināts siltuma tilta koeficients (kb), kas atspoguļo starpību starp apkārtējās vides temperatūru un jebkuras vietas temperatūru uz korpusa ārējās virsmas. Tas ir iekšējās temperatūras un virsmas temperatūras attiecība, kā arī iekšējās temperatūras un apkārtējās vides temperatūras attiecība. Teorētiski labākā un maksimālā (kb) vērtība ir 1,0.
Ja klasifikācija ir TB2, kondensāta veidošanās risks uz iekārtas korpusa, kas atrodas telpā ar normālu temperatūru un mitrumu, ir zems pat ziemā, kad iekārtā ieplūst auksts āra gaiss. Ja klasifikācija ir TB3 vai TB4, kondensāta un sala veidošanās risks uz korpusa palielinās.

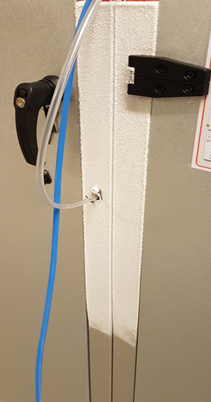

Fotoattēlā redzams agregāts, uz kura ir izveidojusies sarma izteikta siltuma tiltiņa dēļ, temperatūrai agregāta iekšienē esot zemai.
Skaņas izolācija
Akustisko izolāciju raksturo korpusa trokšņa samazināšanas rādītājs (ievadīšanas zudumi). Tas parāda, par cik korpuss samazina troksni, kas nāk no ierīces iekšpuses. Šis rādītājs tiek norādīts katram frekvenču diapazonam.
Eurovent sertifikācija un ieteikumi
Būtiska Eurovent sertifikācijas daļa gaisa apstrādes iekārtām ir šo korpusa raksturlielumu mērīšana un klasificēšana. Šie mērījumi tiek veikti neatkarīgā laboratorijā, nodrošinot godīgu un precīzu testēšanu.
Testi tiek veikti uz noteiktu izmēru paraugkastes (modeļa kastes), kas izgatavota no tādas pašas korpusa konstrukcijas kā gaisa apstrādes iekārta. Tas ļauj objektīvi salīdzināt dažādu gaisa apstrādes iekārtu korpusu darbības rādītājus.

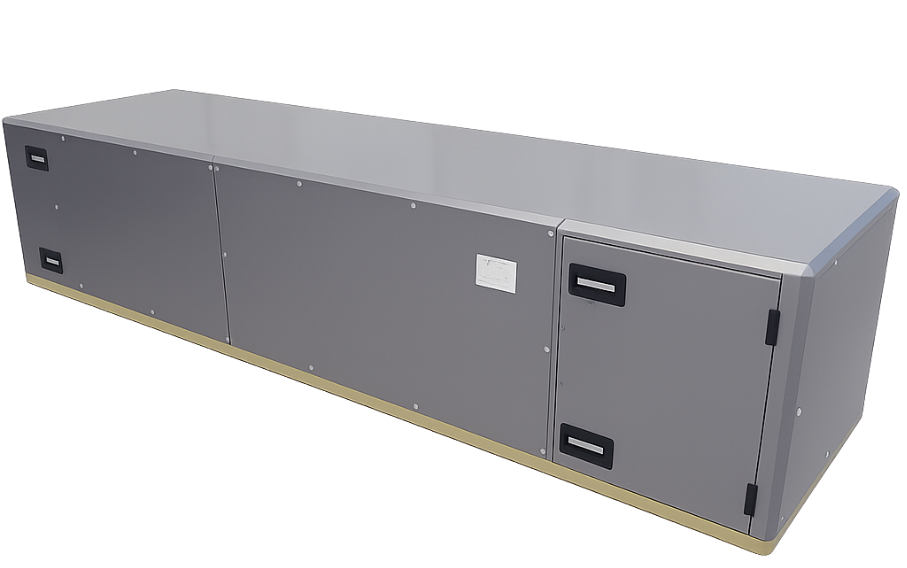

Modeļa kaste ir gaisa apstrādes iekārtas reprezentatīvs griezums, ko izmanto, lai novērtētu un pārbaudītu korpusa veiktspējas raksturlielumus, piemēram, siltuma tiltiņus, gaisa noplūdi, mehānisko izturību un siltuma caurlaidību.
Tiek testētas arī reālās iekārtas, un to rezultāti var atšķirties. Tas skaidrojams ar to, ka reālajām iekārtām ir vairāk durvju un korpusa sienās ir atveres gaisa vadiem, kabeļiem un caurulēm. Eurovent publicē klasifikācijas gan modeļu kastēm, gan reālajām iekārtām.
Lai iegūtu vairāk informācijas, skatieties Eurovent sertifikāciju.
Papildus sertifikācijai organizācija Eurovent ir publicējusi vadlīnijas “Gaisa apstrādes iekārtu kvalitātes kritēriji” (Eurovent 6/18-2022), kas kalpo kā visaptverošs pārbaudes saraksts un ceļvedis konsultantiem, ēku īpašniekiem un projektētājiem. Tas palīdz iesaistītajām pusēm novērtēt korpusa īpašības, energoefektivitāti, apkopes iespējas un tehnisko dokumentāciju. Mērķis ir novērst sliktas kvalitātes iekštelpu gaisu un pārmērīgas ekspluatācijas izmaksas.
Minētajā publikācijā Eurovent norāda nepieciešamās veiktspējas klases un sniedz ieteikumus par izolācijas materiālu uzliesmojamības klasi, kā arī korpusa materiāla izturību pret koroziju.
Ugunsdrošība
Izolācijas materiāla reakcija uz uguni tiek klasificēta no A līdz F klasei, dažos gadījumos piemērojot papildu kritērijus attiecībā uz dūmu veidošanos (s1 līdz s3) un degošiem pilieniem (d0 līdz d2). A1 ir augstākā klasifikācija – neuzliesmojošs materiāls bez dūmu veidošanās un degošiem pilieniem, savukārt F ir ļoti viegli uzliesmojoša klase.
Korozijas izturība
Korozijas izturības pakāpes no C1 līdz C5 (un papildu pakāpe CX) raksturo korozijas iedarbības intensitāti dažādās vidēs. C1 atbilst tīrām un sausām iekštelpām ar ļoti zemu korozijas risku, savukārt C5 attiecas uz rūpniecības vai jūras platformu zonām ar ļoti augstu korozijas ietekmi. Papildu CX pakāpe raksturo smagas rūpnieciskās vai tropiskās jūras vidi ar ārkārtīgi augstu sāļumu un mitrumu, kas rada īpaši spēcīgu koroziju.
GOLD un SILVER korpusi
Šajā rakstā kā piemēri minētas GOLD/SILVER sērijas, jo tās ir mūsu vispirktākās gaisa apstrādes iekārtas un tiek izmantotas dažādos objektos visā pasaulē. Tās kalpo kā atsauce, lai uzskatāmi parādītu, cik labi korpuss atbilst Eurovent ieteikumiem.

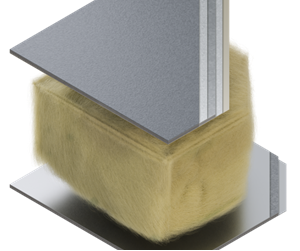

GOLD paneļi ar minerālvates izolāciju un pārstrādāta tērauda loksnēm ar augstas kvalitātes pretkorozijas virsmas apstrādi.

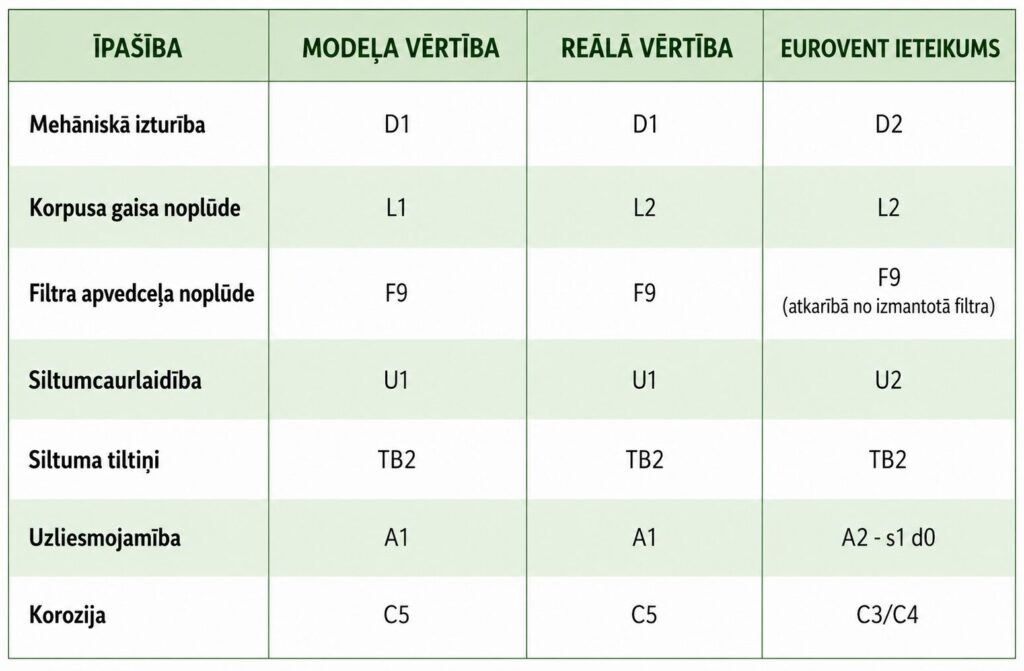

Swegon GOLD/SILVER iekārtas tiek klasificētas šādi:

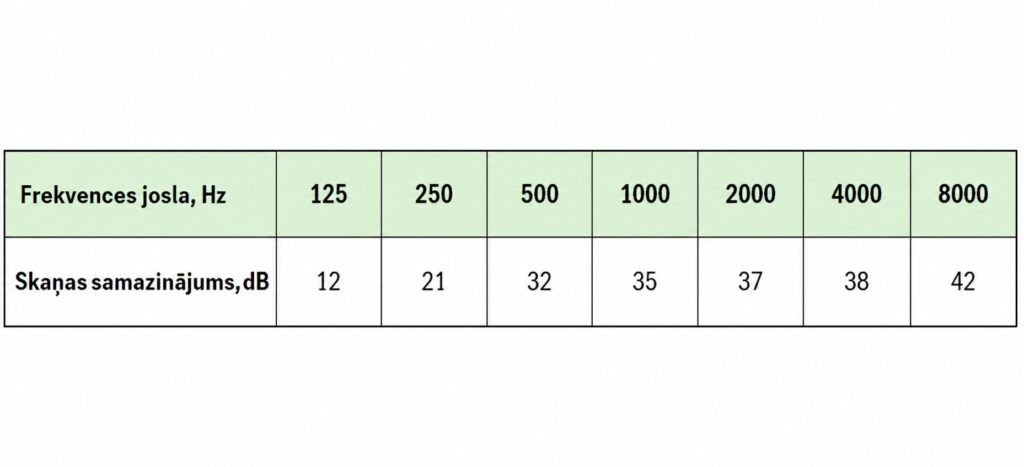

GOLD/SILVER iekārtu korpusa skaņas izolācijas rādītāji pa frekvenču joslām:
Swegon piedāvā plašu gaisa apstrādes iekārtu klāstu, kur katra ir izstrādāta atbilstoši dažādu lietojumu un ekspluatācijas apstākļu prasībām. Lai gan šajā sadaļā sniegtie ieteikumi ir ilustrēti, izmantojot GOLD/SILVER piemērus, šie principi sniedz vērtīgas norādes arī citu Swegon klāstā iekļauto gaisa apstrādes iekārtu korpusu veiktspējas izvēlē un novērtēšanā.
