CDD

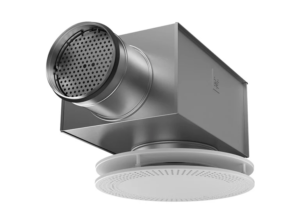

Apaļš pieplūdes gaisa griestu difuzors – plakana augšdaļa
- Lietojams ar ALS kārbu
- Tīrāms
- Regulējams slots
- Perforēta difuzora virsma = CDD
- Neperforēta difuzora virsma = CDR
- Standarta krāsa Balta RAL 9003
- 5 alternatīvas standarta krāsas
- Citas krāsas pēc pieprasījuma
|
GAISA PLŪSMA — SKAŅAS SPIEDIENA TELPA (Lp10A) *)
|
|||||||
| CDD Izmērs |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 33 | 119 | 37 | 133 | 44 | 158 | |
| 125 | 44 | 158 | 49 | 176 | 56 | 202 | |
| 160 | 70 | 252 | 82 | 295 | 95 | 342 | |
| 200 | 95 | 342 | 110 | 396 | 120 | 432 | |
| 250 | 115 | 414 | 135 | 486 | 160 | 579 | |
| 315 | 150 | 540 | 180 | 648 | 210 | 759 | |
| CDD Izmērs |
ALS Izmērs |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 80-100 | 20 | 72 | 26 | 94 | 32 | 115 |
| 125 | 100-125 | 27 | 97 | 35 | 126 | 43 | 155 |
| 160 | 125-160 | 46 | 166 | 57 | 205 | 70 | 252 |
| 200 | 160-200 | 68 | 245 | 82 | 295 | 100 | 360 |
| 250 | 200-250 | 92 | 331 | 120 | 432 | 140 | 504 |
| 315 | 250-315 | 135 | 486 | 160 | 576 | 190 | 684 |
|
Dati attiecas uz 360° izkliedes modeli. Dati CDD kombinācijā ar ALS ekspluatācijas kārbu ir norādīti par kopējo spiediena kritumu 50 Pa.
*) Lp10A = skaņas spiediens t.sk. A-filtrs ar 4 dB telpas vājinājumu un 10 m² telpas absorbcijas laukumu.
|
|||||||
