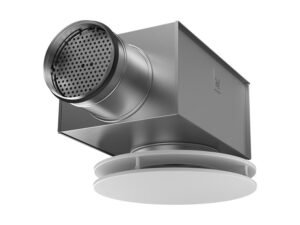

CDK
Apļveida griestu difuzors pieplūdes gaisam – Koniska augšējā daļa
- Apstrādā lielas gaisa plūsmas
- Tīrāms
- Regulējams slots
- Aerodinamiski veidots ieplūdes konuss
- Neperforēta difuzora virsma = CDK
- Perforēta difuzora virsma = CKP
- Standarta krāsu baltā RAL 9003
- 5 alternatīvas standarta krāsas
- Citas krāsas pēc pieprasījuma
|
GAISA PLŪSMA — SKAŅAS SPIEDIENA TELPA (Lp10A) *)
|
|||||||
| CDK Izmērs |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 47 | 169 | 55 | 198 | 65 | 234 | |
| 125 | 75 | 270 | 88 | 317 | 105 | 378 | |
| 160 | 125 | 450 | 145 | 522 | 175 | 630 | |
| 200 | 190 | 684 | 235 | 846 | 280 | 1008 | |
| 250 | 240 | 864 | 275 | 990 | 325 | 1170 | |
| 315 | 275 | 990 | 320 | 1152 | 370 | 1332 | |
| CDK Izmērs |
ALS Izmērs |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 80-100 | 18 | 65 | 33 | 119 | 38 | 134 |
| 125 | 100-125 | 30 | 108 | 50 | 180 | 60 | 216 |
| 160 | 125-160 | 50 | 180 | 80 | 288 | 95 | 342 |
| 200 | 160-200 | 77 | 277 | 115 | 558 | 145 | 522 |
| 250 | 200-250 | 120 | 432 | 160 | 576 | 215 | 774 |
| 315 | 250-315 | 175 | 630 | 225 | 810 | 300 | 1080 |
|
Dati attiecas uz 360° izkliedes modeli. Dati CDK kombinācijā ar ALS ekspluatācijas kārbu ir norādīti par kopējo spiediena kritumu 50 Pa.
*) Lp10A = skaņas spiediens t.sk. A-filtrs ar 4 dB telpas vājinājumu un 10 m² telpas absorbcijas laukumu.
|
|||||||
